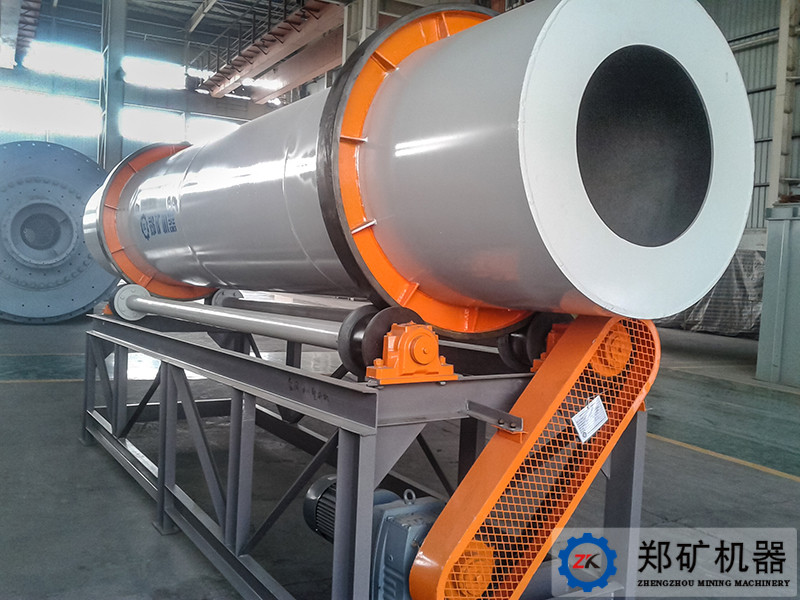

滾筒造粒機是一種通過滾筒旋轉混合物料并完成造粒的造粒設備。圓筒造粒機廣泛應用于建筑材料、礦山、冶金、化工等行業。
滾筒造粒機由傳動裝置、筒體部、可調整斜度的機架裝置、托輪支撐裝置、擋輪裝置、螺旋布料裝置、刮料裝置、耙子裝置、布水器裝置組成。
滾筒制粒機具有生產效率高、成品率高、結構簡單、堅固耐用、操作維護方便等特點。
1、設備結構簡單，易于操作；
2、篩網設計更換方便，易于保養維護；
3、設備自動化程度高、生產效率高、處理量大；
滾筒造粒機在工作時，原料粉經螺旋稱計量后，通過可調速的螺旋布料裝置均勻的送入滾筒制粒機的筒體內部。由于筒體是在傾斜狀態下作回轉運動，因此料球在隨筒體回轉的同時，在筒體軸向方向上由高端向低端運動。在料球運動過程中，霧化噴頭的噴出的霧化水使噴頭表面濕潤，原料粉則粘附在濕潤的料球表面，并逐漸凝結、球化、長大。為使物料充分拋落、滾動不至于粘到筒體內壁，在筒體內部設有刮刀裝置，同時，為了保證成形的物料順利輸出，在筒體內部還設有耙子裝置，把成型的球輸送至下一工序。
| 規格型號 | 筒 體 | 電機功率 (KW) | 外形尺寸 | ||
|---|---|---|---|---|---|
| 容 積(m3) | 轉 速 (r/min) | 斜度（%） | |||
| Φ1×6 | 4.71 | 5 | 3.5 | 5.5 | 6000×1358×2535 |
| Φ1×15 | 11.76 | 5 | 3.5 | 7.5 | 15000×1358×2535 |
| Φ1.2×15 | 16.96 | 5 | 3.5 | 15 | 15000×1558×2735 |
| Φ1.2×20 | 22.61 | 5 | 3.5 | 15 | 20000×1558×2735 |
| Φ1.5×10 | 20.99 | 5 | 3.5 | 15 | 10000×1858×3035 |
| Φ1.5×14 | 24.73 | 5 | 3.5 | 15 | 14000×1858×3035 |
| Φ1.5×18 | 31.8 | 5 | 3.5 | 18.5 | 18000×1858×3035 |
| Φ1.8×16 | 40.69 | 3 ～ 5 | 3.5 | 22 | 16000×2158×3335 |
| Φ1.8×20 | 50.87 | 3 ～ 5 | 3.5 | 22 | 20000×2158×3335 |
| Φ2.0×16 | 50.24 | 3 ～ 5 | 3 | 22 | 16000×3340×3420 |
| Φ2.0×20 | 62.8 | 3 ～ 5 | 3 | 30 | 20000×3340×3420 |
